Configurar Prometheus y Grafana para Monitorizar SUSE® Storage

Longhorn expone métricas de forma nativa en formato de texto de Prometheus en un punto final REST http://LONGHORN_MANAGER_IP:PORT/metrics.

Puedes utilizar cualquier herramienta de recopilación como Prometheus, Graphite, Telegraf para extraer estas métricas y luego visualizar los datos recopilados con herramientas como Grafana.

Consulta Longhorn Métricas para Monitorización para las métricas disponibles.

Resumen de Alto Nivel

El sistema de monitorización utiliza Prometheus para recopilar datos y alertar, y Grafana para visualizar/crear paneles con los datos recopilados.

Servidor de Prometheus que extrae y almacena datos de series temporales desde los puntos finales de métricas de Longhorn. Prometheus también es responsable de generar alertas basadas en reglas configuradas y datos recopilados. Los servidores de Prometheus envían alertas a un Alertmanager.
AlertManager gestiona esas alertas, incluyendo el silencio, la inhibición, la agregación y el envío de notificaciones a través de métodos como correo electrónico, sistemas de notificación en llamada y plataformas de chat.
Grafana que consulta el servidor de Prometheus para obtener datos y dibuja un panel para la visualización.

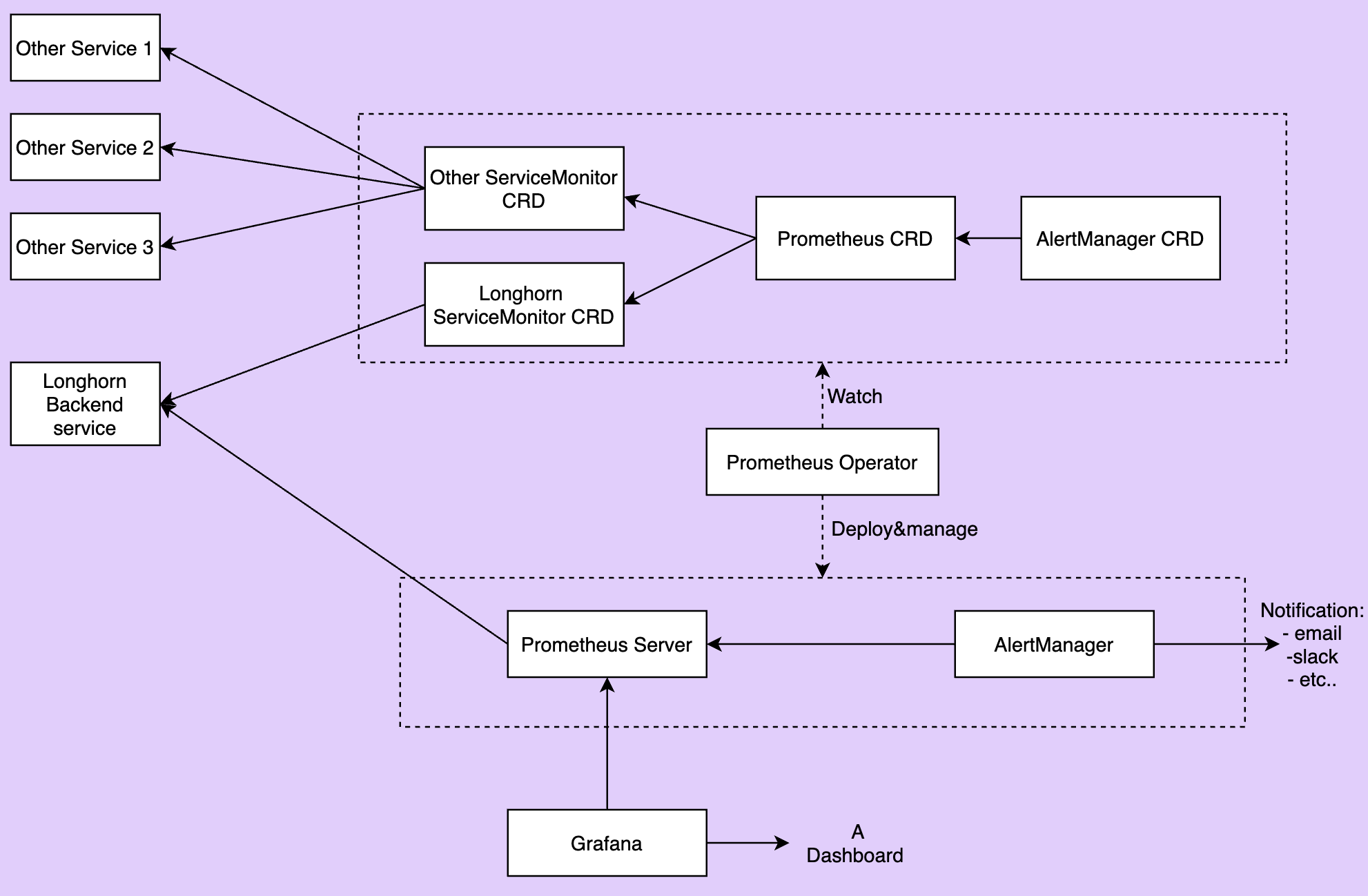

La imagen de abajo describe la arquitectura detallada del sistema de monitorización.

Hay 2 componentes no mencionados en la imagen anterior:

El servicio Backend de Longhorn es un servicio que apunta al conjunto de pods de Longhorn Manager. Las métricas de Longhorn se exponen en los pods de Longhorn Manager en el punto final http://LONGHORN_MANAGER_IP:PORT/metrics.
operador de Prometheus facilita mucho la ejecución de Prometheus sobre Kubernetes. El operador supervisa 3 recursos personalizados: ServiceMonitor, Prometheus y AlertManager. Cuando creas esos recursos personalizados, el Operador de Prometheus despliega y gestiona el servidor de Prometheus y AlertManager con las configuraciones especificadas por el usuario.

Instalación

Este documento utiliza el espacio de nombres default para el sistema de monitorización. Para instalar en un espacio de nombres diferente, cambia el campo namespace: <OTHER_NAMESPACE> en los manifiestos.

Instala el Operador de Prometheus

Sigue las instrucciones en Operador de Prometheus - Guía Rápida.

NOTA: Es posible que necesites elegir una versión que sea compatible con la versión de Kubernetes del clúster.

Instala el ServiceMonitor de Longhorn

Instala el ServiceMonitor de Longhorn con Kubectl

Crea un ServiceMonitor para Longhorn Manager.

 apiVersion: monitoring.coreos.com/v1
 kind: ServiceMonitor
 metadata:
   name: longhorn-prometheus-servicemonitor
   namespace: default
   labels:
     name: longhorn-prometheus-servicemonitor
 spec:
   selector:
     matchLabels:
       app: longhorn-manager
   namespaceSelector:
     matchNames:
     - longhorn-system
   endpoints:
   - port: manager

Instala el ServiceMonitor de Longhorn con Helm

Modifica el archivo YAML longhorn/chart/values.yaml.

 metrics:
   serviceMonitor:
     # -- Setting that allows the creation of a [Prometheus Operator](https://prometheus-operator.dev/) ServiceMonitor resource for Longhorn Manager components.
     enabled: true

Crea un ServiceMonitor para Longhorn Manager utilizando Helm.

helm upgrade longhorn longhorn/longhorn --namespace longhorn-system -f values.yaml

El ServiceMonitor de Longhorn es un recurso personalizado de Operador de Prometheus. Esta configuración permite que el servidor de Prometheus descubra todos los pods de Longhorn Manager y sus respectivos puntos finales.

Puedes utilizar el selector de etiquetas app: longhorn-manager para seleccionar el servicio longhorn-backend, que apunta al conjunto de pods de Longhorn Manager.

Instala y configura el AlertManager de Prometheus

Crea un despliegue de Alertmanager altamente disponible con 3 instancias.

 apiVersion: monitoring.coreos.com/v1
 kind: Alertmanager
 metadata:
   name: longhorn
   namespace: default
 spec:
   replicas: 3

Las instancias de Alertmanager no se iniciarán a menos que se proporcione una configuración válida. Consulta Prometheus - Configuración para más explicaciones.

 global:
   resolve_timeout: 5m
 route:
   group_by: [alertname]
   receiver: email_and_slack
 receivers:
 - name: email_and_slack
   email_configs:
   - to: <the email address to send notifications to>
     from: <the sender address>
     smarthost: <the SMTP host through which emails are sent>
     # SMTP authentication information.
     auth_username: <the username>
     auth_identity: <the identity>
     auth_password: <the password>
     headers:
       subject: 'Longhorn-Alert'
     text: |-
       {{ range .Alerts }}
         *Alert:* {{ .Annotations.summary }} - `{{ .Labels.severity }}`
         *Description:* {{ .Annotations.description }}
         *Details:*
         {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
         {{ end }}
       {{ end }}
   slack_configs:
   - api_url: <the Slack webhook URL>
     channel: <the channel or user to send notifications to>
     text: |-
       {{ range .Alerts }}
         *Alert:* {{ .Annotations.summary }} - `{{ .Labels.severity }}`
         *Description:* {{ .Annotations.description }}
         *Details:*
         {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
         {{ end }}
       {{ end }}

Guarda la configuración de Alertmanager anterior en un archivo llamado alertmanager.yaml y crea un secreto a partir de él utilizando kubectl.

Las instancias de Alertmanager requieren que el nombre del recurso secreto siga el formato alertmanager-<ALERTMANAGER_NAME>. En el paso anterior, el nombre del Alertmanager es longhorn, por lo que el nombre del secreto debe ser alertmanager-longhorn.

 $ kubectl create secret generic alertmanager-longhorn --from-file=alertmanager.yaml -n default

Para poder ver la interfaz web del Alertmanager, expónlo a través de un Servicio. Una forma sencilla de hacerlo es utilizar un Servicio de tipo NodePort.
```
 apiVersion: v1
 kind: Service
 metadata:
   name: alertmanager-longhorn
   namespace: default
 spec:
   type: NodePort
   ports:
   - name: web
     nodePort: 30903
     port: 9093
     protocol: TCP
     targetPort: web
   selector:
     alertmanager: longhorn
```
Después de crear el servicio anterior, puedes acceder a la interfaz web del Alertmanager a través de la IP de un Nodo y el puerto 30903.

Utiliza el servicio NodePort anterior solo para una verificación rápida, ya que no se comunica a través de la conexión TLS. Puede que desees cambiar el tipo de servicio a ClusterIP y configurar un controlador de Ingress para exponer la interfaz web del Alertmanager a través de una conexión TLS.

Instala y configura el servidor de Prometheus.

Crea un recurso personalizado PrometheusRule para definir las condiciones de alerta. Consulta más ejemplos sobre las reglas de alerta de Longhorn en Ejemplos de Reglas de Alerta de Longhorn.

 apiVersion: monitoring.coreos.com/v1
 kind: PrometheusRule
 metadata:
   labels:
     prometheus: longhorn
     role: alert-rules
   name: prometheus-longhorn-rules
   namespace: default
 spec:
   groups:
   - name: longhorn.rules
     rules:
     - alert: LonghornVolumeUsageCritical
       annotations:
         description: Longhorn volume {{$labels.volume}} on {{$labels.node}} is at {{$value}}% used for
           more than 5 minutes.
         summary: Longhorn volume capacity is over 90% used.
       expr: 100 * (longhorn_volume_usage_bytes / longhorn_volume_capacity_bytes) > 90
       for: 5m
       labels:
         issue: Longhorn volume {{$labels.volume}} usage on {{$labels.node}} is critical.
         severity: critical

Consulta Prometheus - Reglas de alerta para más información.

Si la autorización RBAC está activada, crea un ClusterRole y un ClusterRoleBinding para los Pods de Prometheus.

 apiVersion: v1
 kind: ServiceAccount
 metadata:
   name: prometheus
   namespace: default

 apiVersion: rbac.authorization.k8s.io/v1
 kind: ClusterRole
 metadata:
   name: prometheus
   namespace: default
 rules:
 - apiGroups: [""]
   resources:
   - nodes
   - services
   - endpoints
   - pods
   verbs: ["get", "list", "watch"]
 - apiGroups: [""]
   resources:
   - configmaps
   verbs: ["get"]
 - nonResourceURLs: ["/metrics"]
   verbs: ["get"]

 apiVersion: rbac.authorization.k8s.io/v1
 kind: ClusterRoleBinding
 metadata:
   name: prometheus
 roleRef:
   apiGroup: rbac.authorization.k8s.io
   kind: ClusterRole
   name: prometheus
 subjects:
 - kind: ServiceAccount
   name: prometheus
   namespace: default

Crea un recurso personalizado de Prometheus. Observa que seleccionamos el monitor de servicio de Longhorn y las reglas de Longhorn en la especificación.

 apiVersion: monitoring.coreos.com/v1
 kind: Prometheus
 metadata:
   name: longhorn
   namespace: default
 spec:
   replicas: 2
   serviceAccountName: prometheus
   alerting:
     alertmanagers:
       - namespace: default
         name: alertmanager-longhorn
         port: web
   serviceMonitorSelector:
     matchLabels:
       name: longhorn-prometheus-servicemonitor
   ruleSelector:
     matchLabels:
       prometheus: longhorn
       role: alert-rules

Para poder ver la interfaz web del servidor de Prometheus, expónlo a través de un Servicio. Una forma sencilla de hacerlo es utilizar un Servicio de tipo NodePort.
```
 apiVersion: v1
 kind: Service
 metadata:
   name: prometheus-longhorn
   namespace: default
 spec:
   type: NodePort
   ports:
   - name: web
     nodePort: 30904
     port: 9090
     protocol: TCP
     targetPort: web
   selector:
     prometheus: longhorn
```
Después de crear el servicio anterior, puedes acceder a la interfaz web del servidor de Prometheus a través de la IP de un nodo y el puerto 30904.

En este punto, deberías poder ver todos los objetivos de Longhorn Manager, así como las reglas de Longhorn en la sección de objetivos y reglas de la interfaz del servidor de Prometheus.

Utiliza el servicio NodePort anterior solo para una verificación rápida, ya que no se comunica a través de la conexión TLS. Puede que desees cambiar el tipo de servicio a ClusterIP y configurar un controlador de Ingress para exponer la interfaz web del servidor de Prometheus a través de una conexión TLS.

Setup Grafana

Crea el ConfigMap de la fuente de datos de Grafana.

 apiVersion: v1
 kind: ConfigMap
 metadata:
   name: grafana-datasources
   namespace: default
 data:
   prometheus.yaml: |-
     {
         "apiVersion": 1,
         "datasources": [
             {
                "access":"proxy",
                 "editable": true,
                 "name": "prometheus-longhorn",
                 "orgId": 1,
                 "type": "prometheus",
                 "url": "http://prometheus-longhorn.default.svc:9090",
                 "version": 1
             }
         ]
     }

NOTA: cambia el campo url si estás instalando el stack de monitorización en un espacio de nombres diferente. +http://prometheus-longhorn.<NAMESPACE>.svc:9090"

Crea el despliegue de Grafana.

 apiVersion: apps/v1
 kind: Deployment
 metadata:
   name: grafana
   namespace: default
   labels:
     app: grafana
 spec:
   replicas: 1
   selector:
     matchLabels:
       app: grafana
   template:
     metadata:
       name: grafana
       labels:
         app: grafana
     spec:
       containers:
       - name: grafana
         image: grafana/grafana:7.1.5
         ports:
         - name: grafana
           containerPort: 3000
         resources:
           limits:
             memory: "500Mi"
             cpu: "300m"
           requests:
             memory: "500Mi"
             cpu: "200m"
         volumeMounts:
           - mountPath: /var/lib/grafana
             name: grafana-storage
           - mountPath: /etc/grafana/provisioning/datasources
             name: grafana-datasources
             readOnly: false
       volumes:
         - name: grafana-storage
           emptyDir: {}
         - name: grafana-datasources
           configMap:
               defaultMode: 420
               name: grafana-datasources

Crea el servicio de Grafana.

 apiVersion: v1
 kind: Service
 metadata:
   name: grafana
   namespace: default
 spec:
   selector:
     app: grafana
   type: ClusterIP
   ports:
     - port: 3000
       targetPort: 3000

Expón Grafana en NodePort 32000.
```
 kubectl -n default patch svc grafana --type='json' -p '[{"op":"replace","path":"/spec/type","value":"NodePort"},{"op":"replace","path":"/spec/ports/0/nodePort","value":32000}]'
```
Utiliza el servicio NodePort anterior solo para una verificación rápida, ya que no se comunica a través de la conexión TLS. Puede que desees cambiar el tipo de servicio a ClusterIP y configurar un controlador de Ingress para exponer Grafana a través de una conexión TLS.
Accede al panel de Grafana utilizando cualquier IP de nodo en el puerto 32000.
```
 # Default Credential
 User: admin
 Pass: admin
```
Configura el panel de Longhorn.

Una vez dentro de Grafana, importa el panel de ejemplo preconstruido Longhorn example dashboard.

Consulta Grafana Lab - Exportar e importar para obtener instrucciones sobre cómo importar un panel de Grafana.

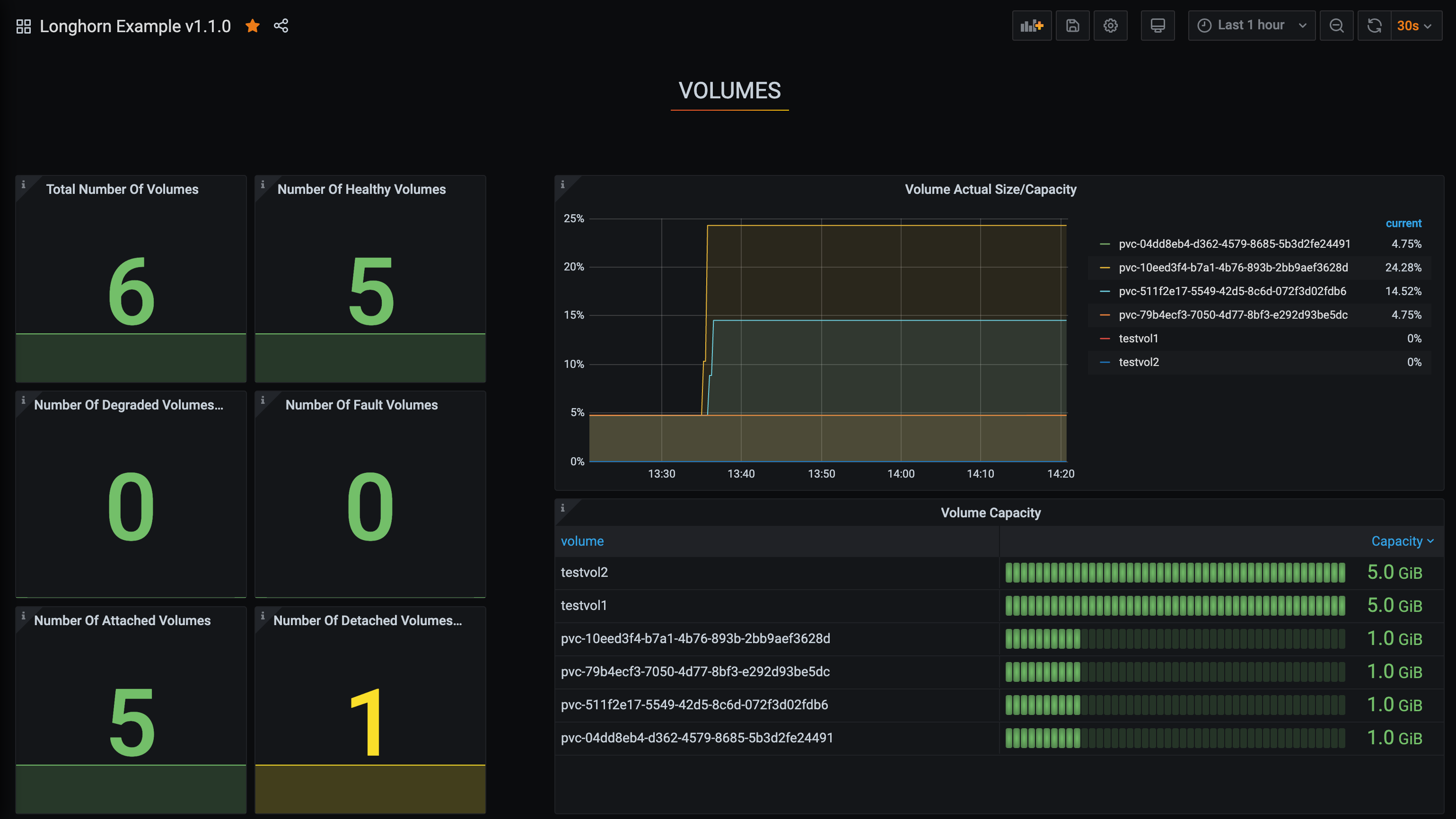

Deberías ver el siguiente panel en la configuración:
