下一代 Kubernetes 发行版的结构

体系结构概述

通过 RKE2，我们从开发和维护轻量级 Kubernetes 发行版 K3s 中吸取经验教训，并将其应用于构建一个企业级的发行版，具有 K3s 的易用性。这意味着 RKE2 在最简单的情况下，是一个需要在所有预期参与 Kubernetes 集群的节点上安装和配置的单一二进制文件。一旦启动，RKE2 就能够启动并监督各节点中角色匹配的代理，同时从网络中获取所需的内容。

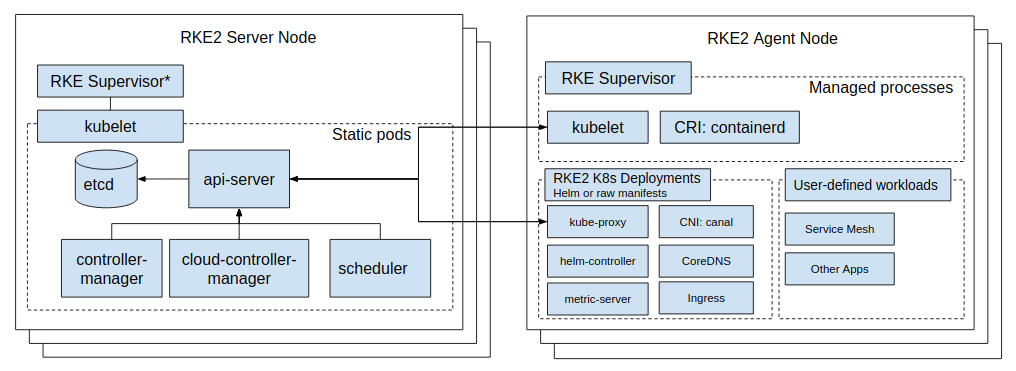

体系结构概述

RKE2 汇集了多种开源技术，使这一切得以运作：

除了 Traefik 之外，所有这些都是与 Go+BoringCrypto 编译并静态链接的。

进程生命周期

内容启动

RKE2 从 RKE2 Runtime 镜像中提取二进制文件和清单，以运行 server 和 agent 节点。 这意味着 RKE2 默认扫描 /var/lib/rancher/rke2/agent/images/*.tar 以查找 rancher/rke2-runtime 镜像（其标签与 rke2 --version 的输出相关），如果找不到，则尝试从网络中拉取（即：Docker Hub）。然后 RKE2 从镜像中提取 /bin/，将其扁平化为 /var/lib/rancher/rke2/data/$<rke2_data_key>/bin，其中 $<rke2_data_key> 代表一个唯一字符串，用于标识该镜像。

为了使 RKE2 按预期工作，运行时镜像至少必须提供：

  • containerd（ CRI）

  • containerd-shim（shims 封装 runc 任务，并且在 containerd 停止时不会停止）

  • containerd-shim-runc-v1

  • containerd-shim-runc-v2

  • kubelet（Kubernetes 节点代理）

  • runc（OCI 运行时）

运行时镜像还提供以下操作工具：

  • ctr（低级别 containerd 维护和检查）

  • crictl（低级别 CRI 维护和检查）

  • kubectl（Kubernetes 集群维护和检查）

  • socat（containerd 进行端口转发所需）

在提取二进制文件后，RKE2 将从镜像中提取图表到 /var/lib/rancher/rke2/server/manifests 目录。

初始化服务器

在嵌入式 K3s 引擎中，服务器是专门的代理进程，这意味着以下启动将推迟，直到节点容器运行时已启动。

准备组件

kube-apiserver

拉取 kube-apiserver 镜像（如果尚未存在），并启动一个 goroutine 等待 etcd，然后在 /var/lib/rancher/rke2/agent/pod-manifests/ 中写入静态 Pod 定义。

kube-controller-manager

拉取 kube-controller-manager 镜像（如果尚未存在），并启动一个 goroutine 等待 kube-apiserver，然后在 /var/lib/rancher/rke2/agent/pod-manifests/ 中写入静态 Pod 定义。

kube-scheduler

拉取 kube-scheduler 镜像（如果尚未存在），并启动一个 goroutine 等待 kube-apiserver，然后在 /var/lib/rancher/rke2/agent/pod-manifests/ 中写入静态 Pod 定义。

启动集群

在 goroutine 中启动一个 HTTP 服务器，监听其他集群服务器/代理，然后初始化/加入集群。

etcd

拉取 etcd 镜像（如果尚未存在），并启动一个 goroutine 等待 kubelet，然后在 /var/lib/rancher/rke2/agent/pod-manifests/ 中写入静态 Pod 定义。

helm-controller

启动 goroutine，在等待 kube-apiserver 准备好后启动嵌入式 helm-controller。

初始化代理

代理进程的入口点。对于服务器进程，嵌入式 K3s 引擎直接调用此方法。

容器运行时

containerd

生成 containerd 进程并监听终止。如果 containerd 退出，则 rke2 进程也将退出。

节点代理

kubelet

生成并监督 kubelet 进程。如果 kubelet 退出，则 rke2 将尝试重新启动它。 一旦 kubelet 正在运行，它将启动任何可用的静态 Pods。对于服务器，这意味着 etcd 和 kube-apiserver 将依次启动，允许通过静态 Pod 启动的其余组件连接到 kube-apiserver 并开始处理。

服务器 Chart

在服务器节点上，helm-controller 现在可以将 /var/lib/rancher/rke2/server/manifests 中找到的任何 Chart 应用于集群。

  • rke2-canal.yaml 或 rke2-cilium.yaml 或 rke2-calico.yaml 或 rke2-flannel.yaml 或 rke2-multus.yaml（守护程序集，启动）

  • rke2-coredns.yaml（部署，启动）

  • rke2-ingress-nginx.yaml 和/或 rke2-traefik.yaml 以及 rke2-traefik-crd.yaml（部署）

  • rke2-metrics-server.yaml（部署）

  • rke2-runtimeclasses.yaml（部署）

  • rke2-snapshot-controller-crd.yaml、rke2-snapshot-controller.yaml 和 rke2-snapshot-validation-webhook.yaml（部署）

守护程序

RKE2 进程现在将无限期运行，直到接收到 SIGTERM 或 SIGKILL，或者 containerd 进程退出。
